Caractéristiques des produits
Type intelligent :
1)Haute efficacité
En comparaison avec des produits de même niveau, le volume et le poids sont les plus petits et les plus légers, l'efficacité du service est plus élevée, la pression nominale requise est la plus basse, la sécurité est plus élevée.
2) fiable
Conception de structure de modulation, facile à entretenir. Il est durable et ferme, avec un faible taux de défauts.
3) configuration abondante
La basse température, l'inclinaison des outils de forage, le fonctionnement entièrement automatique, etc., sont facultatifs. Plus d'options, telles que le contrôle local, à distance, le foreur et le contrôle intégré, répondent aux exigences de la nouvelle plate-forme de forage automatique et de la modification automatique de l'ancienne plate-forme de forage.
4) Longue durée de vie
Structure d'équipement et mécanisme de transmission renforcés, mise à niveau des matrices de pinces et des chaînes tournantes à haute intensité, la durée de vie sera prolongée de 50 %.
5) Faible gaspillage

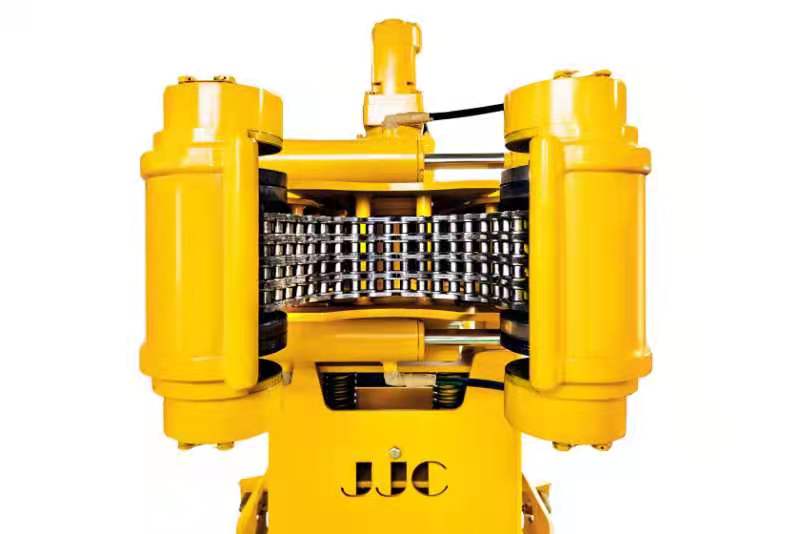

La technologie brevetée de la pince à rotation continue peut éviter efficacement les dommages causés aux tuyaux par le mécanisme de rotation. La structure de la pince de poinçonnage à filetage à technologie brevetée adopte le principe de la pince à tuyau à saisie rapide, s'adaptant automatiquement à différentes tailles de tuyau, pas besoin de changer les matrices ou les mâchoires de la pince dans la plage de maintien du tuyau, pour réduire au maximum les dommages causés aux joints de tuyaux par les matrices de pince.
6)Haute intelligence
Package de mise à niveau de la vision industrielle, reconnaissance intelligente des outils de forage et des forets grâce à un algorithme d'étude approfondie, pour réaliser un fonctionnement entièrement automatique « à un bouton », l'efficacité est considérablement améliorée.
Type de puits super profond :
Cet équipement adopte une conception particulière et unique à double pince, le couple de rattrapage est plus grand, il peut adapter le fonctionnement à double ascenseur et convient aux plates-formes de puits très profonds, le package de mise à niveau de vision industrielle et le package de mise à niveau à basse température sont facultatifs.
Type de rail
Cet équipement adopte une conception de type rail, avec une structure stable, un positionnement précis, adapté à la plate-forme offshore, un package de mise à niveau de vision industrielle et un package de mise à niveau à basse température sont facultatifs.

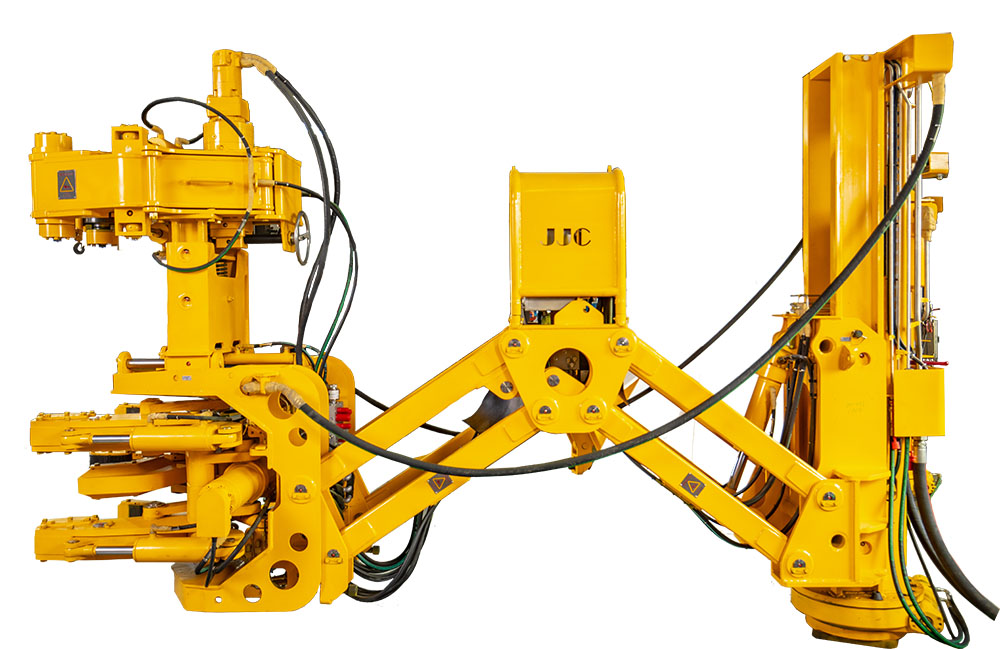

Type de bras intelligent
Cet équipement adopte des bras télescopiques intelligents bioniques, qui peuvent terminer l'opération de maquillage et de démontage rapidement et en toute sécurité. Le package de mise à niveau de vision industrielle et le package de mise à niveau à basse température sont facultatifs.
Petit type
Cet équipement adopte une conception unique et particulière - bras télescopique, et optimise la pince à filer et la pince à poinçonner les fils, avec une structure compacte, de petite dimension, un poids léger, adapté aux petites plates-formes, aux plates-formes montées sur remorque, aux plates-formes montées sur camion, etc. dont la surface au sol de la plate-forme est limité, le package de mise à niveau de vision industrielle et le package de mise à niveau à basse température sont facultatifs.
Paramètres techniques
Modèle | Col rugueux en fer standard SW10-D1 | SW06-D1 petit fer à repasser | Roughneck compact en fer SW08-D1 | Col roulé en fer de type rail SW10-E1 | SW12-D1 col roulé en fer super profond |
Exigence de source d’énergie hydraulique | Pression nominale du système : 17,5 MPa Pression maximale du système : 21 MPa Débit nominal : 140 LPM Débit nominal minimum : 120 LPM | Pression nominale du système : 17,5 MPa Pression maximale du système : 21 MPa Débit nominal : 140 LPM Débit nominal minimum : 120 LPM | Pression nominale du système : 16 MPa Pression maximale du système : 17,5 MPa Débit nominal : 140 LPM Débit nominal minimum : 120 LPM | Pression nominale du système : 17,5 MPa Pression maximale du système : 21 MPa Débit nominal : 140 LPM Débit nominal minimum : 120 LPM | Pression nominale du système : 17,5 MPa Pression maximale du système : 21 MPa Débit nominal : 140 LPM Débit nominal minimum : 120 LPM |
Gamme de tailles de tuyaux appropriée | 2-7/8'DP ~ 9-3/4'DC | 3-1/2'DP ~ 8'DC | 2-7/8'DP ~ 9-3/4'DC | 2-7/8'DP ~ 9-3/4'DC | 2-7/8'DP ~ 9-3/4'DC |
Vitesse d'essorage maximale | 80RPM @ 5'DP | 80RPM @ 5'DP | 80RPM @ 5'DP | 80RPM @ 5'DP | 80RPM @ 5'DP |
Couple de rotation maximum | 5 000 N·m | 5 000 N·m | 5 000 N·m | 5 000 N·m | 5 000 N·m |
Couple de rattrapage maximum | 140 000 N·m | 80 000 N·m | 110 000 N·m | 140 000 N·m | 140 000 N·m |
Couple de cavage maximum | 160 000 N·m | 110 000 N·m | 140 000 N·m | 160 000 N·m | 160 000 N·m |
Plage de hauteur de tuyau | 650 mm ~ 1 650 mm | 655 mm ~ 1 655 mm | 650 mm ~ 1 780 mm | 745 mm ~ 1 615 mm | 570 mm ~ 1 570 mm |
Plage d'extension horizontale | 1 850 mm ~ 3 300 mm | 1 450 mm ~ 2 590 mm | 1 450 mm ~ 2 590 mm | Dépend de la longueur du rail de guidage | 2 365 mm ~ 3 840 mm |
Mode de contrôle | Télécommande et contrôle sans fil, contrôle centralisé | Télécommande et contrôle sans fil, contrôle centralisé | Télécommande et contrôle sans fil, contrôle centralisé | Télécommande et contrôle sans fil, contrôle centralisé | Télécommande et contrôle sans fil, contrôle centralisé |
Dimension (L*H* Rayon de rotation) | 1 190 mm × 2 531 mm × 1 880 mm | 1 230 mm × 2 533 mm × 1 420 mm | 1 250 mm × 2 550 mm × 1 675 mm | 1 665 mm × 2 655 mm × 1 680 mm | 1 200 mm × 2 531 mm × 2 375 mm |
Poids total | 3 700 kg | 3 470 kg | 3 700 kg | 3 925 kg | 4 017 kg |
