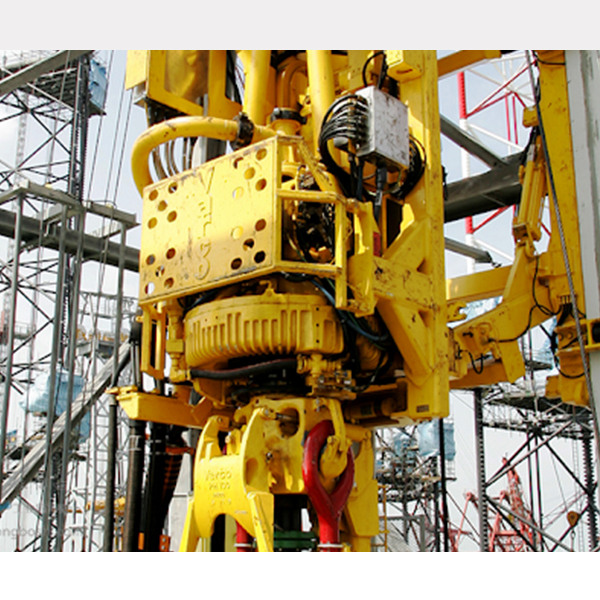

Un encodeur défectueux menace-t-il votre calendrier de forage ? En tant qu'organe sensoriel vital du Top Drive System, ce composant assure un contrôle précis du moteur. En cas d'échec, toute votre opération s'arrête. Dans ce guide, vous apprendrez les étapes exactes pour le remplacer et restaurer des performances optimales.
● L'alignement de précision n'est pas négociable : même un léger désalignement axial peut provoquer une défaillance des roulements ou une instabilité du signal au sein du système Top Drive.
● Isolation de sécurité critique : effectuez toujours un LOTO (verrouillage/étiquetage) complet et vérifiez la décharge du bus CC VFD pour éviter les blessures électriques.
● Documentation précise du câblage : la capture du brochage spécifique des phases A, B et Z est essentielle pour éviter les erreurs de rotation du moteur ou les déclenchements du variateur.
● Protection de l'environnement : une étanchéité de haute qualité et un montage anti-vibration constituent les principales défenses contre les conditions difficiles d'un système Top Drive.
● Synchronisation logicielle : le remplacement du matériel ne représente que la moitié du travail ; vous devez calibrer les paramètres VFD et le nombre d'impulsions pour des performances optimales.
Le remplacement d'un encodeur nécessite plus qu'un simple échange mécanique ; cela exige une précision chirurgicale pour garantir que le système Top Drive interprète correctement les signaux du moteur. Suivez cette séquence pour garantir une installation réussie.
Préparation initiale et accès aux composants
Commencez par retirer le capot de protection ou le carénage du ventilateur du moteur. La plupart des encodeurs se trouvent à l’extrémité opposée à l’entraînement du moteur de forage. Éliminez toute graisse accumulée ou débris de forage. Assurez-vous de disposer d'un éclairage adéquat et d'une plate-forme stable, car ces composants sont souvent situés en hauteur dans le derrick.
Découplage de l'encodeur existant
Desserrez soigneusement les vis de réglage de l'accouplement d'arbre. Si le codeur utilise une conception à arbre creux, retirez la bague de serrage. Évitez de faire levier contre le cadre du moteur, car cela pourrait plier les fines plaques de montage flexibles. Si l'accouplement est coincé, utilisez un extracteur dédié à petite échelle plutôt qu'un tournevis à tête plate.
Documentation sur le câblage et le brochage
Avant de débrancher quoi que ce soit, prenez une photo haute résolution du bornier. Tracez le câblage des phases A, B et Z, ainsi que leurs compléments inversés (A', B', Z') et les fils d'alimentation (généralement +5V ou +24V). Un mauvais câblage, même sur un seul fil de signal, peut entraîner le fonctionnement du système Top Drive dans la mauvaise direction ou déclencher des déclenchements instantanés par surintensité.
Montage de la nouvelle unité d'encodeur
Faites glisser la nouvelle unité sur l'arbre. Il doit être fermement fixé sans force excessive. Si l'ajustement est trop serré, vérifiez l'arbre pour déceler des bavures. Assurez-vous qu’il n’y a pas de désalignement axial ; l'encodeur doit être parfaitement perpendiculaire à l'arbre du moteur pour éviter une usure prématurée des roulements à l'intérieur du capteur.
Fixation du bras anti-rotation
Le bras anti-rotation ou « attache » empêche le corps de l'encodeur de tourner tout en permettant à l'arbre interne de tourner. Tendez-le pour qu'il reste ferme mais pas rigide. Un serrage excessif de ce bras introduit une contrainte mécanique qui entraîne une « gigue » du signal et une défaillance physique des roulements internes de l'encodeur.
Étanchéité environnementale
Les environnements de forage sont brutaux. Réappliquez les joints en silicone de haute qualité ou inspectez les joints toriques sur le couvercle de la boîte de jonction. Assurez-vous que le presse-étoupe est suffisamment serré pour empêcher l'humidité de « s'évacuer » le long du fil jusqu'à l'électronique de l'encodeur.
Mise sous tension initiale et vérification du signal
Une fois installé, alimentez le système auxiliaire sans faire tourner le moteur principal. Vérifiez l'écran de diagnostic du VFD. Il doit afficher une vitesse constante « zéro » plutôt que des valeurs fluctuantes. Faites tourner l'arbre à la main si possible pour voir si le nombre d'impulsions augmente logiquement.
Astuce : utilisez toujours une clé dynamométrique calibrée pour les vis de réglage de l'accouplement ; un couple excessif peut déformer l'arbre creux du codeur et provoquer des erreurs de signal interne.
Remarque : Vérifiez à nouveau que la tension nominale de l'encodeur de remplacement correspond à la sortie VFD, car l'installation d'un encodeur 5 V dans un circuit 24 V entraînera une panne matérielle immédiate.
La sécurité est la priorité absolue lors de l’entretien d’un système Top Drive. Ces machines stockent d’énormes quantités d’énergie électrique et mécanique.
Procédures LOTO (verrouillage/étiquetage)
Isolez l'alimentation électrique principale de la maison SCR ou VFD. Vérifiez que le bus CC est complètement déchargé (cela prend souvent plusieurs minutes après la mise hors tension). Verrouillez le disjoncteur en position « Off » et gardez la clé sur vous.
Sécurité du travail en hauteur
Étant donné que le système Top Drive se trouve souvent en hauteur dans le derrick pendant la maintenance, utilisez des procédures d'arrimage à 100 %. Sécurisez tous les outils avec des cordons. Une clé tombée peut être mortelle pour le personnel présent sur le plancher de forage et causer des dommages catastrophiques à l'équipement situé en dessous.
Protection contre les décharges électrostatiques (ESD)
Les composants internes du codeur utilisent une microélectronique sensible. Portez si possible un bracelet ESD, ou au moins touchez une partie mise à la terre du châssis du moteur avant de manipuler le nouvel encodeur pour évacuer l'accumulation d'électricité statique de votre corps.
Contrôle de sécurité | Exigence |
Isolation électrique | Verrouillage/étiquetage (LOTO) sur VFD |
Protection contre les chutes | Harnais complet avec deux longes |
Sécurité des outils | Tous les outils attachés au technicien ou à la nacelle de travail |
Décharge d'énergie | Vérifiez que la tension du bus CC est < 50 V avant l'entrée |
Vous ne voulez pas remplacer un encodeur en parfait état pour découvrir que le problème était un câble effiloché. Un diagnostic précis permet d'économiser du temps et de l'argent.
Interprétation des codes d'erreur VFD
Recherchez des codes spécifiques tels que « ENC LOSS », « SPEED DEV » ou « ENCODER PHASE ». Si le système Top Drive se déclenche immédiatement au démarrage, cela indique généralement une perte totale de signal ou une inadéquation de câblage.
Test d'intégrité du signal
Utilisez un multimètre pour vérifier la tension d'alimentation à l'extrémité du codeur. Si le courant est présent, utilisez un oscilloscope portable pour visualiser les ondes carrées. Vous devriez voir des pouls propres et distincts. Les ondes « arrondies » suggèrent des problèmes de capacité du câble ou des interférences plutôt qu'un encodeur défectueux.
Inspection physique
Faites tourner le moteur lentement. Écoutez les bruits de clic ou de grincement provenant du boîtier de l'encodeur. Vérifiez l'accouplement ; une vis de serrage desserrée est une défaillance « fantôme » courante qui imite un encodeur cassé.
Faire la distinction entre le bruit et les pannes matérielles
Les interférences électromagnétiques (EMI) ressemblent souvent à une défaillance du codeur. Si la vitesse fluctue uniquement lorsque le moteur est soumis à une charge importante, le problème peut être dû à un mauvais blindage du câble du codeur plutôt qu'au codeur lui-même.
Remarque : Si vous trouvez de l'humidité à l'intérieur du boîtier du codeur, la défaillance principale n'est pas le codeur, mais le joint ou le presse-étoupe. Réparez d'abord la fuite.
Le système Top Drive nécessite des outils spécialisés pour éviter de dénuder les filetages ou d'endommager l'arbre du moteur de précision.
● Outils manuels de précision : vous aurez besoin d'un jeu complet de clés Allen métriques et impériales, car différents fabricants utilisent des normes différentes. Une petite clé dynamométrique à entraînement 1/4' est essentielle.
● Extracteurs spécialisés : un petit extracteur d'engrenages conçu pour l'électronique permet de retirer le moyeu de l'encodeur sans exercer de levier sur les roulements du moteur.
● Électronique de diagnostic : un générateur de signaux ou un testeur de « bouclage » peut vérifier l'intégrité du câble depuis le derrick jusqu'à la maison VFD.
● Agents de nettoyage : utilisez un nettoyant pour contacts électroniques sans résidus. Évitez le WD-40 ou les dégraissants puissants à proximité de la face de l'encodeur.
L'alignement est la différence entre une réparation qui dure une semaine et une qui dure un an. Dans un système Top Drive, les vibrations sont constantes, ce qui rend l'alignement encore plus vital.
Tolérance de faux-rond de l'arbre
Utilisez un indicateur à cadran pour vérifier le faux-rond de l’arbre du moteur. Si l'arbre est plié, même légèrement, l'encodeur vibrera excessivement. La plupart des codeurs robustes ne peuvent gérer que quelques millièmes de pouce d’excentricité.
Synchronisation en position zéro (Z-Pulse)
L'impulsion Z (ou impulsion d'index) se produit une fois par tour. Pour certains moteurs à aimants permanents utilisés dans un système Top Drive, le variateur doit savoir exactement où se situe cette impulsion par rapport aux pôles du moteur. Vous devrez peut-être effectuer une routine de « réglage statique » ou d'« alignement de l'encodeur » via le logiciel VFD.
Réglage des paramètres VFD
Si le nouvel encodeur a un nombre d'impulsions par révolution (PPR) différent (par exemple, 1024 contre 2048), vous devez mettre à jour les paramètres VFD. Si vous ne le faites pas, le système Top Drive tournera à une vitesse incorrecte, ce qui pourrait endommager le train de tiges.
Astuce : Après le montage, faites pivoter le moteur de 360 degrés à la main tout en surveillant le comparateur à cadran pour vous assurer que l'encodeur est parfaitement centré.
Choisir un remplacement pour votre système Top Drive implique bien plus que simplement faire correspondre le numéro de pièce. Vous devez tenir compte de l’environnement opérationnel.
PPR et correspondance de résolution
La résolution détermine la fluidité du fonctionnement du moteur à basse vitesse. La plupart des systèmes modernes utilisent 1024 ou 2048 PPR. Une résolution plus élevée offre un meilleur contrôle du couple mais est plus sensible au bruit électrique.
Compatibilité des interfaces mécaniques
Vérifiez si votre moteur utilise un support « C-face », un support « Fleur » ou un simple accouplement d'arbre. De nombreux systèmes Top Drive utilisent des codeurs à arbre creux car ils économisent de l'espace et sont plus résistants au mouvement axial du moteur.
Évaluations des environnements extrêmes
Assurez-vous que le remplacement est classé pour « Oilfield Duty ». Cela signifie qu'il doit avoir un indice de protection IP67 et une large plage de températures (généralement de -40 °C à +85 °C). Il doit également être conçu pour résister aux chocs et aux vibrations élevés, car le perçage crée une résonance harmonique constante.
Ne passez jamais directement au perçage après un remplacement. Vous devez d'abord valider la boucle de rétroaction du système Top Drive.
Test de rotation déchargé
Faites tourner le moteur à 10 tr/min, puis à 50 tr/min, puis à 100 tr/min sans aucune charge. Regardez le retour de vitesse du VFD. Il devrait être stable comme un roc. Si la valeur de vitesse « saute », l'encodeur est probablement mal aligné ou capte des interférences électriques.
Augmentation complète du couple
Si le test à vide réussit, effectuez un test de couple « d'arrachement » ou un test de décrochage si l'installation le permet. Cela garantit que le signal du codeur reste propre même lorsque le moteur consomme un courant maximum, c'est-à-dire lorsque les interférences électromagnétiques sont les plus susceptibles de perturber le signal.
Enregistrement des données et évaluation des performances
Comparez les nouvelles données de feedback avec les enregistrements historiques. Si la température du moteur est plus élevée que d'habitude ou si la consommation de courant est incohérente, l'alignement du codeur peut être légèrement erroné, ce qui amène le VFD à « combattre » la rotation naturelle du moteur.
Astuce : documentez l'alignement final et les paramètres PPR dans le journal de maintenance de l'installation pour simplifier le dépannage futur.
Remarque : Au cours des premières heures de fonctionnement après le remplacement, demandez à un technicien de surveiller le VFD pour détecter les « erreurs logicielles » qui ne déclenchent pas le système mais indiquent une dégradation du signal.
Le remplacement d'un encodeur Top Drive System nécessite d'allier précision mécanique et expertise électronique. En suivant les protocoles de sécurité et en garantissant un alignement parfait, vous protégez vos actifs de forage contre des temps d'arrêt coûteux. Une installation correcte maintient le contrôle du couple nécessaire aux opérations modernes. JJC TEC propose des codeurs hautes performances conçus pour résister à ces environnements difficiles. Nos composants durables et notre assistance experte vous aident à maintenir une efficacité maximale. Des inspections régulières des joints et des raccords éviteront de futures pannes et assureront le bon fonctionnement de votre installation.
R : Il fournit un retour d'information essentiel sur la vitesse et la position, permettant au système Top Drive de maintenir un contrôle précis du couple.
R : Vérifiez les codes d'erreur du VFD et inspectez le système Top Drive pour déceler des accouplements desserrés ou une pénétration d'humidité.
R : Vous avez besoin de clés dynamométriques, de simulateurs de signaux et d'extracteurs spécialisés pour entretenir correctement le système Top Drive.
R : Des inspections mensuelles régulières des joints du système Top Drive évitent les temps d'arrêt inattendus et les pannes électroniques.
