Une mauvaise pièce de rechange peut arrêter rapidement une machine. Cela peut sembler correct, mais échouer lors de son utilisation. Pour les pièces en fer à col roulé , une identification correcte protège la disponibilité, la sécurité et le contrôle des coûts. Dans ce guide, vous apprendrez comment vérifier les numéros de pièces, les modèles, les fonctions et les détails clés avant l'achat.
● Les pièces en fer à col roulé doivent être identifiées par modèle, numéro de référence OEM, fonction et position d'installation.
● La correspondance visuelle seule est risquée car des pièces similaires peuvent remplir des fonctions hydrauliques, mécaniques ou de contrôle différentes.
● Les détails les plus utiles incluent le nom de la pièce, le numéro de référence, le modèle de l'équipement, la taille, le matériau, la pression nominale et la quantité.
● Les pièces de mâchoires, les composants de pinces, les cylindres, les vannes, les joints, les tuyaux, les capteurs et les pièces de commande nécessitent des contrôles différents.
● La compatibilité des modèles est importante car certaines pièces conviennent uniquement à des versions spécifiques en fer.
● Une liste d'achat claire aide les fournisseurs à confirmer les pièces plus rapidement et réduit les échanges.
● Les photos, dessins, anciennes étiquettes et dossiers de maintenance peuvent éviter des erreurs de commande coûteuses.
● Les fournisseurs fiables doivent comprendre les équipements de forage, l'appariement des pièces de rechange et les besoins de remplacement urgents.
Les voyous du fer travaillent sous de lourdes charges. Ils gèrent les tâches de maquillage, de démontage et de manipulation des tuyaux sur le plancher de la plate-forme. Ces travaux nécessitent un couple stable, une préhension ferme et un mouvement hydraulique fluide. Si une partie est erronée, l’ensemble du processus peut ralentir.
Une identification correcte aide les équipes à éviter les temps d'arrêt. Un mauvais joint, tuyau, valve ou composant de mâchoire ne peut pas tomber en panne immédiatement. Il peut fuir, s'user rapidement ou créer une force inégale. Ces petits problèmes peuvent se transformer en défauts plus importants lors des travaux de forage.
Cela protège également la sécurité. Les pièces en fer à col roulé supportent les opérations à forte force. Un composant faible ou mal adapté peut affecter la force de préhension, le mouvement de la pince ou le contrôle du couple. Cela peut créer des risques pour les travailleurs et les équipements.
Les équipes achats en bénéficient également. Lorsqu’ils peuvent fournir le numéro de pièce, le modèle et la fonction exacts, les fournisseurs peuvent réagir plus rapidement. Cela raccourcit le processus de devis et réduit les chances de passer une nouvelle commande.
Remarque : Considérez toujours l’identification des pièces comme une tâche de sécurité, et pas seulement comme une tâche d’achat.
Commencez par confirmer le modèle Iron Roughneck. De nombreuses pièces sont spécifiques au modèle. Une pièce utilisée pour une série peut ne pas convenir à une autre série, même si elle semble similaire. Vérifiez d'abord la plaque signalétique, le manuel, l'ancien dossier d'achat ou le fichier de maintenance.
Ensuite, localisez le numéro de référence OEM. C'est souvent le moyen le plus direct de confirmer une pièce de rechange. Il peut apparaître sur une étiquette, une carrosserie estampillée, un ancien emballage, un dessin ou une liste de pièces détachées. Si le numéro est endommagé, prenez des photos claires sous plusieurs angles.
Faites ensuite correspondre la description de la pièce. Les noms peuvent varier selon les équipes. Une personne peut dire « kit de joints », tandis qu'une autre dit « kit de réparation ». Un raccord hydraulique peut également être appelé coude, adaptateur, raccord ou réducteur. La fonction compte plus que le pseudo.
Vérifiez où la pièce est installée. Une pièce proche du cylindre de serrage n’est pas la même que celle proche de la clé rotative. Un tuyau dans le système de pinces peut avoir une pression ou une longueur différente de celle d'un tuyau similaire situé à un autre endroit. L'emplacement permet de confirmer la fonction.
Passez ensuite en revue les détails techniques. Examinez la taille, le type de filetage, la pression nominale, la tension, le matériau et le style de connexion. Pour les pièces hydrauliques et électriques, ces détails sont essentiels. De petites différences peuvent affecter l’ajustement et les performances.
Utilisez du matériel de support. Les photos, dessins, pièces usagées et dossiers de service aident les fournisseurs à vérifier les détails. Lorsque cela est possible, fournissez une photo de l’ensemble de l’assemblage et un gros plan de la pièce.
Enfin, confirmez la compatibilité avant de passer la commande. Demandez au fournisseur de faire correspondre la pièce avec le modèle de l'équipement, le numéro de référence et l'application. Cette étape supplémentaire peut éviter des retards coûteux.
Astuce : Envoyez la photo de l'ancienne pièce, la photo de la plaque signalétique et les informations sur le modèle en une seule demande.
Le numéro de référence OEM doit venir en premier. C’est le chemin le plus rapide vers une correspondance précise. Même lorsque le nom d'une pièce n'est pas clair, le numéro de référence peut aider à confirmer l'article.
Le nom de la pièce compte toujours. Il explique la catégorie générale, telle que cylindre, vanne, joint, tuyau, capteur, collecteur, goupille, écrou ou composant de mâchoire. Cependant, le nom seul ne suffit pas pour commander.
Le modèle d’équipement est également essentiel. Les systèmes Iron Roughneck peuvent avoir différentes structures, générations ou kits de mise à niveau. Le même type de pièce peut avoir des dimensions ou des connexions différentes selon les modèles.
Les détails fonctionnels aident à compléter le match. Demandez ce que fait la pièce. Est-ce qu'il saisit, tourne, serre, détecte, scelle, guide ou contrôle la pression ? Une fonction claire permet d’éviter plus facilement toute confusion.
Détails d'identification | Pourquoi c'est important | Exemple de chèque |
Numéro de référence OEM | Confirme l'identité exacte de la pièce | Faire correspondre le numéro de la balise ou de la liste |
Modèle d'équipement | Vérifie la compatibilité | Confirmer la série Iron Roughneck |
Fonction de la pièce | Évite la confusion des noms | Serrer, saisir, faire pivoter, sceller |
Position d'installation | Confirme l'emplacement du système | Pince, clé, cylindre, console |
Spécification technique | Empêche les problèmes d'ajustement | Taille, filetage, pression, tension |

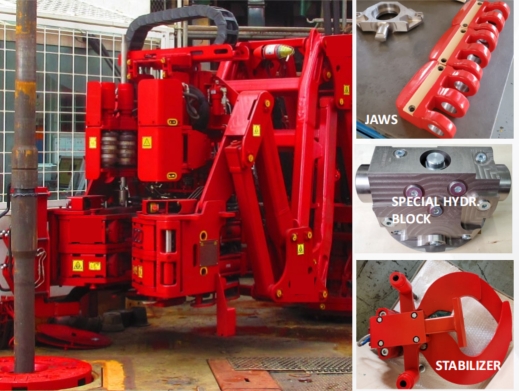

Les mâchoires et les pièces de préhension comptent parmi les éléments les plus importants liés à l'usure. Ils entrent directement en contact avec les joints de tuyaux ou d'outils. Leur forme, leur surface et leur ajustement affectent la force de préhension. De mauvaises pièces de mâchoire peuvent glisser, endommager le tuyau ou s'user de manière inégale.
Les composants de pince et de clé facilitent les travaux de maquillage et de démontage. Ces pièces doivent supporter un couple et des mouvements répétés. Vérifiez le modèle, la gamme de tailles et la position avant de les remplacer.
Les pièces hydrauliques comprennent les cylindres, les vannes, les tuyaux, les raccords et les ensembles collecteurs. Ces pièces se déplacent, se serrent et contrôlent la force. L'identification doit inclure la pression nominale, le type d'orifice, la taille du filetage et le sens du débit, le cas échéant.
Les pièces électriques et de commande comprennent des capteurs, des commutateurs, des émetteurs, des câbles et des pièces de console de commande. Ces pièces peuvent paraître simples, mais elles doivent correspondre au signal du système et à l'environnement de travail.

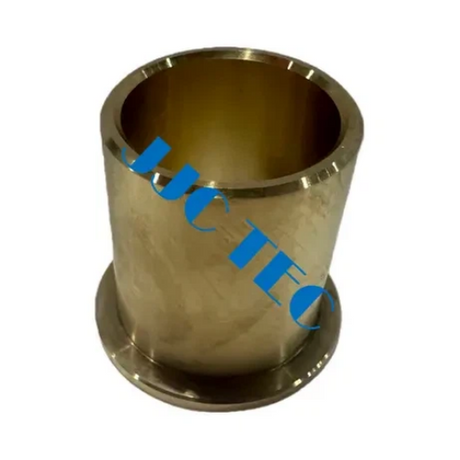

Les composants d'usure comprennent les joints d'étanchéité, les roulements, les écrous, les broches, les bagues et les kits de réparation. Ces éléments sont souvent petits, mais ils peuvent provoquer des fuites, des vibrations ou un mauvais mouvement s'ils ne sont pas adaptés.
Remarque : les petits consommables peuvent créer des temps d'arrêt importants s'ils ne sont pas stockés correctement.
La correspondance de modèles est l'une des étapes les plus importantes. Les systèmes à col roulé en fer peuvent différer par leur structure, leur conception de commande, leur disposition hydraulique et leur espace d'installation. Une pièce adaptée à un modèle peut ne pas correspondre à un autre.
Certains composants sont très spécifiques. Les ensembles collecteurs, les cylindres, les mâchoires, les pièces de commande et les kits de mise à niveau nécessitent souvent une confirmation exacte du modèle. Ces pièces ne doivent pas être commandées uniquement en fonction de leur taille ou de leur apparence.
D'autres parties peuvent sembler plus courantes. Les exemples incluent les joints, les raccords, les tuyaux, les écrous et les roulements. Néanmoins, ils nécessitent encore une vérification minutieuse. Le type de filetage, la dureté, le matériau et la pression nominale peuvent différer.
L’historique des mises à niveau est également important. Certaines plates-formes peuvent utiliser des pièces modifiées ou des kits de mise à niveau. Si l’équipement a été mis à niveau, le manuel original peut ne pas raconter toute l’histoire. Les dossiers de maintenance peuvent aider à confirmer la configuration actuelle.
Une bonne règle est simple. Si la pièce affecte le couple, la préhension, la pression hydraulique ou les signaux de commande, vérifiez deux fois la compatibilité du modèle. Ces pièces comportent un risque plus élevé lorsqu’elles ne correspondent pas.
La première erreur est de se fier uniquement à l’apparence. Deux raccords hydrauliques peuvent se ressembler presque. Leur filetage, leur angle, leur style d'étanchéité ou leur pression nominale peuvent différer. Une correspondance visuelle peut toujours échouer lors de l’installation.
La deuxième erreur consiste à utiliser des noms de pièces incomplets. 'Valve' ou 'tuyau' ne suffisent pas. Le fournisseur a besoin du système, de la fonction, de la taille, du modèle et de la quantité exacts. Les noms incomplets créent des conjectures.
La troisième erreur consiste à ignorer les anciens numéros de pièces. Certains chiffres peuvent inclure des lettres, des suffixes ou des codes de révision. Ces petites marques peuvent montrer des différences de version. Ne les supprimez pas lorsque vous envoyez une demande.
La quatrième erreur est l'absence du modèle d'équipement. Même une catégorie de pièce correcte peut conduire à un mauvais article si le modèle n'est pas fourni. Incluez toujours le modèle Iron Roughneck.
La cinquième erreur consiste à ne pas vérifier la position d'installation. Une pièce utilisée à proximité du vérin de serrage peut ne pas s'adapter à une autre branche hydraulique. La localisation aide à confirmer le bon chemin.
Astuce : Ne nettoyez pas les étiquettes avant de prendre des photos des anciennes pièces.
Une enquête solide doit être claire et complète. Commencez par le numéro de pièce, le nom de la pièce, le modèle d'équipement et la quantité. Si vous ne connaissez pas le nom de la pièce, décrivez la fonction et la position.
Ajoutez des photos lorsque cela est possible. Prenez une photo de l'assemblage complet, un gros plan de la pièce et une image de toute étiquette ou marquage. De bonnes photos réduisent la confusion.
Fournissez l’état de l’ancienne pièce le cas échéant. Par exemple, dites s'il fuit, se fissure, s'use, ne bouge pas ou donne une erreur de signal. Cela aide le fournisseur à comprendre si vous avez besoin d’une pièce ou d’un kit de réparation complet.
Partagez des dessins ou des listes de pièces de rechange si disponibles. Même des dessins partiels peuvent aider à confirmer les connexions et les dimensions. Les notes de maintenance peuvent également indiquer si le système a été modifié.
Pour les commandes urgentes, mentionnez le délai de livraison nécessaire. Il aide le fournisseur à vérifier le stock et à suggérer les options disponibles. Mieux vaut une urgence claire que des suivis répétés.
Un format de demande simple peut ressembler à ceci :
Article requis | Que fournir |
Équipement | Modèle de fer à cheval |
Identité de la pièce | Numéro de référence OEM ou ancien code |
Description | Nom, fonction et poste |
Quantité | Pièces ou ensembles requis |
Fichiers d'assistance | Photos, dessins, ancienne liste |
Urgence | Délai de livraison nécessaire |
Un fournisseur fiable doit comprendre les équipements de forage. Les pièces en fer à col roulé ne sont pas de simples éléments de quincaillerie. Ils doivent correspondre aux exigences de travail au sol des plates-formes lourdes, de pression hydraulique et de contrôle.
Le fournisseur doit être en mesure de vérifier les numéros de référence OEM. Cela est important lorsque le nom de la pièce n'est pas clair ou lorsqu'il existe plusieurs versions. Un bon fournisseur demandera des détails sur le modèle et des photos à l’appui.
La capacité de stockage est un autre point clé. Les consommables courants et les pièces de réparation devraient être plus faciles à trouver. Pour les articles spéciaux, le fournisseur doit expliquer le délai de livraison et les étapes de confirmation.
La communication technique compte également. Le fournisseur doit comprendre des termes tels que cylindre de serrage, pince, collecteur, moteur hydraulique, capteur, kit de joints et kit de mise à niveau. Cela rend le processus de demande de renseignements plus fluide.
Le support après-vente ajoute de la valeur. Si une pièce ne rentre pas, l’équipe doit aider à examiner les photos, les dessins et les détails d’installation. Une assistance rapide peut protéger le calendrier de maintenance.
Avant de commander des pièces en fer à col roulé, utilisez une simple liste de contrôle. Cela aide votre équipe à éviter de manquer des détails clés. Cela aide également le fournisseur à confirmer plus rapidement le bon article.
Élément de la liste de contrôle | Confirmé? |
Le modèle Iron Roughneck est connu | Oui / Non |
Le numéro de référence OEM est disponible | Oui / Non |
La fonction de la pièce est claire | Oui / Non |
La position d'installation est connue | Oui / Non |
Les photos sont prêtes | Oui / Non |
Les spécifications techniques sont vérifiées | Oui / Non |
La quantité est confirmée | Oui / Non |
L'urgence est affirmée | Oui / Non |
S'il manque un article, la commande peut toujours avancer. Pourtant, le risque sera plus élevé. La meilleure approche consiste à fournir autant de détails que possible avant le devis.
L'identification des pièces en fer nécessite des contrôles minutieux et non des conjectures. Vous avez besoin du modèle, du numéro de référence OEM, de la fonction, de la position et des spécifications clés. JJC TEC répond aux besoins en équipements de forage et en pièces de rechange, en offrant une connaissance des produits, un service de pièces de rechange et une valeur pratique aux équipes qui ont besoin d'un remplacement plus rapide, plus sûr et plus précis.
R : Ce sont des articles de rechange utilisés pour la préhension, la rotation, l'étanchéité, la détection et le contrôle hydraulique.
R : Vérifiez le modèle, le numéro OEM, la fonction de la pièce, la position et les photos.
R : Ils peuvent provoquer des fuites, une mauvaise préhension, des temps d'arrêt ou des problèmes de sécurité.
R : Oui. Des pièces correctes réduisent les commandes, les retards et le transport d’urgence.
R : Non. Des pièces similaires peuvent avoir des caractéristiques ou des types de filetage différents.
R : Envoyez le numéro de pièce, le modèle, la quantité, les photos et l'urgence.
